ZWS SERİSİ

Water Stop'lu Stopend

ZWS SERİSİ

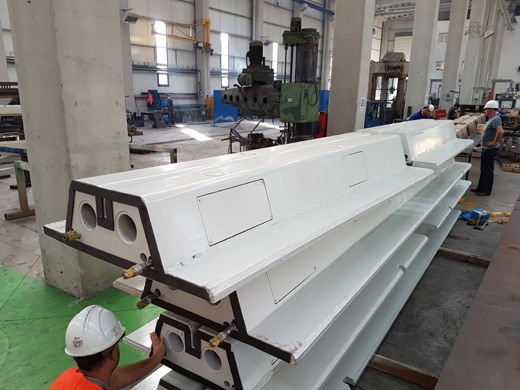

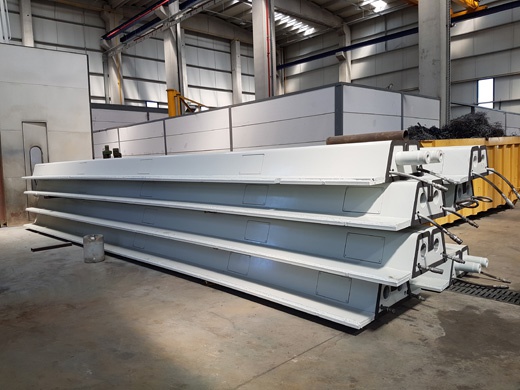

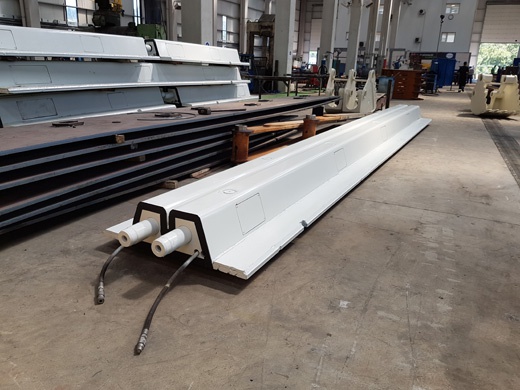

  • Ürün Adı Mekanik Water Stop'lu Stopend

Geçirimsizlik perdesi, yüksek yeraltı su seviyesi altında inşa edilecek kazı iksa sistemlerinde yeraltı suyu geçirimsizliğini temin etmek üzere perde duvar dökümü sırasında iki perde duvar arasına su tutucu bant yerleştirme işlemi uygulamasıdır.

TEKLİF İSTE

SU TUTUCU BANTLI (WATER STOP'LU STOPEND) GEÇİRİMSİZLİK PERDESİ UYGULAMASI

  1. Diyafram Duvar makinası ile proje kapsamında panel açılır. Açılan panelin her iki tarafına su tutucu bantlı stop-end yerleştirilir. Su tutucular HİDROLİK stop-end üzerine önceden yerleştirilir.
  2. Açılan panel içerisine demir donatı yerleştirilir.
  3. Demir donatı yerleştirilen panelin içersine beton dökülür.
  4. Beton dökülmüş hidrolik stop-end'in her iki yanından panel duvarın devamı kazılır.
  5. Her iki tarafa da panel açıldıktan sonra vinç yardımıyla kuyudan çıkartılır ve su tutucu bant duvarda bırakılır.
  6. Kuyudan çıkartılan Water Stop'lu Stopend su tutucu bant yerleştirilerek aynı kuyunun kazı yapılmamış duvarına yaslayarak aşağı indirilir. (Foto 10-11)
  7. Açılan her iki panele demir donatı yerleştirilir.
  8. Demir donatı yerleştirilen panellere beton dökülür ve işlem tekrarlanarak devam eder. Kesit görünüşü yukarıda verildiği şekilde su tutucu bantlar her bir panelin arasında su geçirimsizliğini sağlamaktadır.
Doküman İsmi Tarih Görüntüle
Hidrolik Water Stop'lu Stopend 27/03/2019 Görüntüle
