ZWSH SERİSİ

Water Stop'lu Stopend

ZWSH SERİSİ

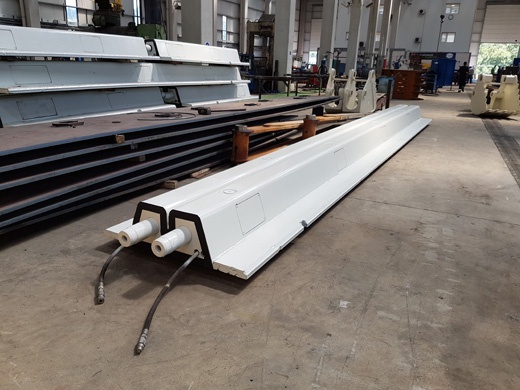

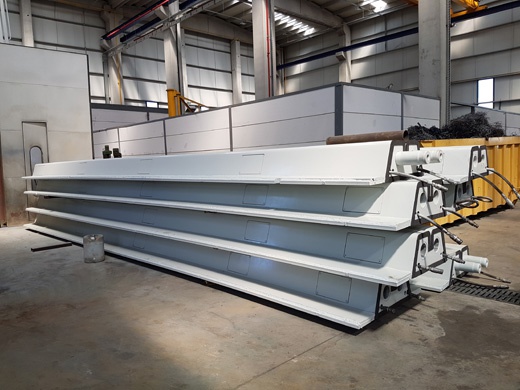

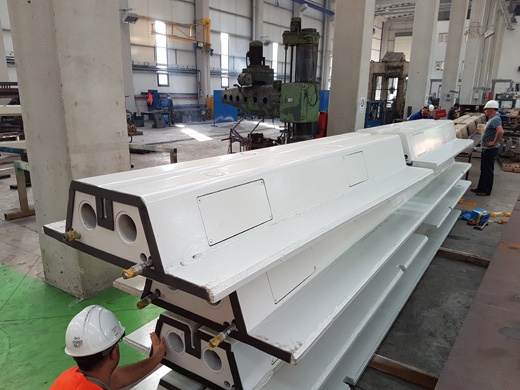

  • Ürün Adı Water Stop'lu Hidrolik Stopend

Z Makina Teknolojisi A.Ş tarafından geliştirilmiş olan ve patenti alınmış olan hidrolik water stoplu stopend ekipmanları ile su tutucu bant betonlama işlemi sonucunda duvar arasında yerleştirilerek su geçirimsizliğini sağlamaktadır.

TEKLİF İSTE

HİDROLİK SU TUTUCU BANTLI (WATER STOP'LU STOPEND) GEÇİRİMSİZLİK PERDESİ UYGULAMASI



Geçirimsizlik perdesi, yüksek yeraltı su seviyesi altında inşa edilecek kazı iksa sistemlerinde yeraltı suyu geçirimsizliğini temin etmek üzere perde duvar dökümü sırasında iki perde duvar arasına su tutucu bant yerleştirme işlemi uygulamasıdır.

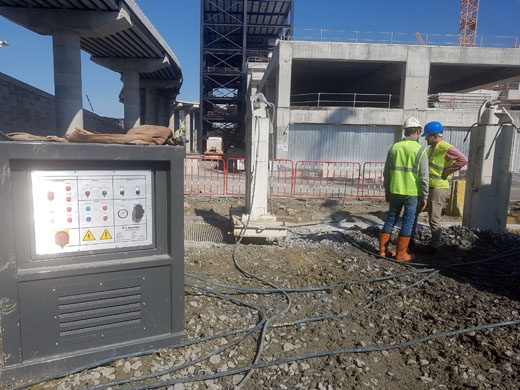

UYGULAMA YÖNTEMİ



  1. Diyafram Duvar makinası ile proje kapsamında panel açılır. Açılan panelin her iki tarafına su tutucu bantlı stop-end yerleştirilir. Su tutucular HİDROLİK stop-end üzerine önceden yerleştirilir.
  2. Açılan panel içerisine demir donatı yerleştirilir
  3. Demir donatı yerleştirilen panelin içersine beton dökülür.
  4. Beton dökülmüş hidrolik stop-end'in her iki yanından panel duvarın devamı kazılır.
  5. Her iki tarafa da panel açıldıktan sonra hidrolik pistonlar devreye girerek stopend kendisini betonlanmış duvardan ayırır ve su tutucu bant duvarda bırakılır.
  6. Hidrolik water stoplu stopend kuyudan kolayca çıkartılır.
  7. Kuyudan çıkartılan water stoplu stopend'ler su tutucu bant yerleştirilerek aynı kuyunun kazı yapılmamış duvarına yaslayarak aşağı indirilir.
  8. Açılan her iki panele demir donatı yerleştirilir.
  9. Demir donatı yerleştirilen panellere beton dökülür ve işlem tekrarlanarak devam eder. Kesit görünüşü yukarıda verildiği şekilde su tutucu bantlar her bir panelin arasında su geçirimsizliğini sağlamaktadır.
Doküman İsmi Tarih Görüntüle
Hidrolik Water Stop'lu Stopend 27/03/2019 Görüntüle
